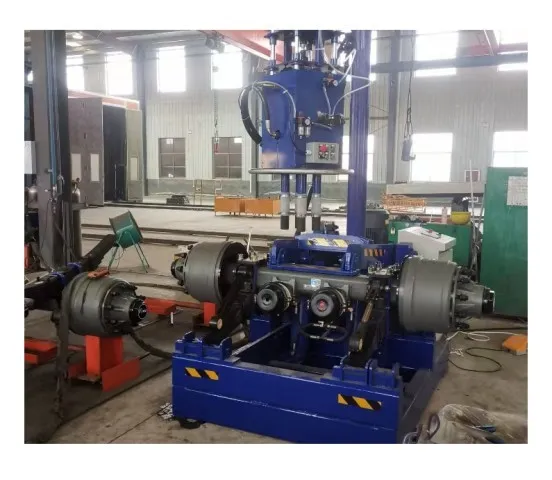

Стан пролеће Пресс Машина затезања за затезање: Решавање проблема затезања у вијку у склопу осовине приколице

Стан пролеће Пресс Машина затезања за затезање

Технички споразум за машину за монтажу листова опруге

1: Преглед опреме

Ова опрема је посебно дизајнирана за Скупштину, притискање и причвршћивање извора од листића, осовина и У-вијака . Ова опрема користи хидраулично уље као медиј да бисте довршили унапред одређени посао .

Тренутно је затезање У-вијака углавном вршено коришћењем ваздушних топова . због лучног стања опруге плоче приликом затезања вијака, вијци се не могу потегнути у жељени степен због стреса; Након што се нови аутомобил учита робом у фабрици, пролеће листова је у скоро равна држава због тежине робе . у то време, у-вијак ће бити у опуштеној или скоро опуштеној држави због промене у количини лежаја пролеће; Купац га мора поново потегнути поново . ако није пооштрено временом, због различитих налетишта и вибрација током операције возила .. проузрокује лабављење вијака, повлачећи шипке и премештање лишћа и несигурних фактора ..

Принцип рада и процес ове опреме су следећи: Подигните пролеће листова на седиште листова (покретних и позиционираних), подигните осовину на одговарајући положај лишћа на лисцу на плочицу за причвршћивање листова у плочу за причвршћивање листова, притисните лист пре притиска на скоро равну државу, повуците вијак за прешање опреме, повуците вијак за затезање у притегу за причвршћивање, повуците вијак затегљиву на одговарајући начин, повуците вијак за затезање на одговарајућу позицију.

2: Састав опреме и обрада детаља

Опрема се састоји од неколико дијелова, укључујући главни оквир, позиционирање, хидраулички систем, систем затезања за затезање вијак, систем електричне контроле итд. .

Да би се прилагодили величинама лишћа различитих ширина, опремљене су два сета лесних опружних база; Ширина левог и десног размака базе пролеће листова може се подесити .

Да би се побољшала ефикасност рада, референтни блок позиционирања инсталиран је у правцу према напријед осовине возила за уздужно позиционирање;

Да би се побољшала ефикасност рада, на бочној страни осовине возила . бочни референтни блок се може подесити да се прилагоди различите ширине осовине возила .

За једноставност рада, механизам затезања висећег вијка дизајниран је као љуљачка рука; Да би се прилагодили осовинама различитих ширина, механизам за подизање замаха може клизнути дуж љуљачке руке .

За једноставну употребу, механизам затезања висећег вијка може подесити његову висину горе-доле кроз цилиндар .

3, основна конфигурација и технички параметри

Референтни дијаграм опреме

На локацији Физичке слике
